サイズ:: | NPS 2" ~56" | 圧力評価:: | クラス150~2500、API 2000-15000 |
---|---|---|---|
材質:: | A105、LF2、F304、F316、F304L、F316L、F51等 | 設計及び製造の標準:: | API 6A、API 6D、API 6DSS、BS 5351、ASME B16.34 |
さしせまった:: | ASME B16.10、API 6D | 端関係:: | ASME B16.5、ASME B16.47、ASME B16.25 |
テストおよび点検:: | ISO 5208、API 6D、API598 | 操作方法:: | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
ハイライト: | トラニオン ボール弁マウント,トラニオンのタイプ ボール弁 |

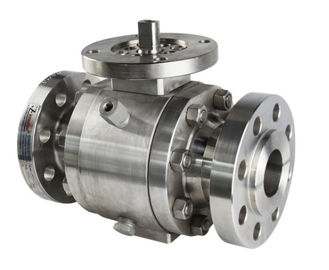

2"の鍛造材のトラニオンの球弁- 56" CL150-2500 DBB、DIB-1、DIB-2
サイズ | NPS 2の″ – NPS 56の″ |
---|---|
圧力評価 | クラス150LB – Class2500LB |
材料 | A105、LF2、F304、F316、F304L、F316L |
設計及び製造の標準 | API 608、API 6D、BS 5351、ASME B16.34 |
表面への事実 | ASME B16.5、API 6D |
端関係 | ASME B16.5、ASME B16.47、ASME B16.25 |
テストおよび点検 | ISO 5208、API 6D |
操作方法 | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
設計
KELITEの鋼球弁は製造された最高の耐用年数および確実性を提供するように設計されています。すべての球弁は十分に左舷に取られ、アメリカの石油の協会標準的なAPI 608&API 6Dの英国工業規格BS 5351の設計の品質を満たし、そして標準的なASME B16.34弁によってがボディ/ボンネットの材料およびトリムの完全な範囲で利用できる機械工学者のアメリカ社会に一般に合致します。
材料の範囲
標準化団体/ボンネット材料は同盟国およびステンレス鋼の他の等級で供給することができるカーボン、低合金およびステンレス鋼、なぜなら特別な適用の9つの等級を含んでいますサービス任意パッキングに一致させるトリム材料のフル レンジがあり、ガスケット材料はサービス状態のフル レンジのために利用できます。
適当な標準
●の鋼球弁API 608/API 6D
●の鋼球弁ISO 14313
●の火の金庫、API 607
●の反STATICS、API 608
●の鋼鉄弁、ASME B16.34
向かい合って● ASME B16.10
●の端のフランジ、ASME B16.5
● BUTTWELDINGはASME B16.25を終えます
●の点検およびテスト、API 598/API 6D
設計記述書
●の完全な港の設計
● BB.BOLTED BONNET.SPLITボディ
●のための及び上記の3部分のボディ12 ″
●のトラニオンによって取付けられる球のタイプ
●の破裂の証拠の茎
●の火の金庫の構造
●の反STATICS装置
●ストッパー装置
● ISO 5211の据付パッド
●かBUTTWELDINGの端はフランジを付けたようになりました
WGオペレータと利用できる●
石油およびガスの生産、交通機関、貯蔵および処理は良質の配管部品を要求します。これは私達の世界です。私達の姉妹の会社と共に私達は弁、ハンマー連合、カップリング、コネクター、アクチュエーターおよび他の弁の付属品を顧客に供給します
の上のおよび沖合いの石油およびガス設備、地面の高圧プロセスそして配管のため。
2.国際的レベル及び世界的なサービス
私達は最高にを私達の顧客に与えることに最もよいブランド、最もよいサービスおよび最もよい質捧げられます。非常に設計されたプロジェクトのために自動化された弁か渡される取り替え弁を同じ日要求するかどうか私達はここに助けることいます。私達の企業
パートナーのグローバル・ネットワークへの経験は、プロダクト選択およびアクセスは私達があなたの最も困難な問題を解決するために解決を合わせることを可能にします。
3.私達のプロダクト有価証券を拡大すること
他が有価証券倒れていて間、コストを削減している、私達に役立たれた市場に無料プロダクトを供給する積極的な作戦があります
そして弁およびフロー制御の解決のためのあなたの単一の源の提供者として私達自身を確立する増加のサービス・レベル。
肯定的な茎の保持は腺の保持器によって保たれる必要なTタイプの肩と達成されます
球、茎およびトラニオンの間で肯定的な帯電防止に基づいていることは三叉の矛シリーズの標準機能です。弁のサイズは加えられた安全および信頼性のためのトラニオン シャフトの付加的な帯電防止ばねが16"以上に装備されています。
Oリングの二重シーリング設計および火の安全なグラファイトのガスケットはボディおよび閉鎖の関係でゼロ漏出を保障します
弁は茎の密封剤の注入の付属品が装備され、区域をつけます。座席注入の付属品はバックアップ シーリングを提供する全体によって埋められる逆止弁を備えています。もし漏出が座席か腺パッキング区域で行われれば、漏出は二次シーリング システムに密封剤を注入することによって一時的に停止することができます。
火の安全な構造はすべてのトラニオンによって取付けられる球弁で標準的です。火の場合に、二次グラファイトのシールおよびガスケットは大気に漏出を防ぎ、ボール接点への座席リングは漏出によって最小になります。
非常に低いライン圧力適用では、座席と球の間の密封は球に座席を、に終って強制する座席ばねまでに達成されます
シール。高圧線圧力適用では、ライン圧力は、ばねの負荷と共により堅いシーリングに終って球に対して、上流の座席リングを強制します。三叉の矛シリーズの標準的な座席設計は自動的にキャビティを取り除くことによって圧力が余りに高くなるときキャビティ圧力集結を防ぐselfrelieving座席です。上流の座席を過ぎた漏出の場合には、任意倍
ピストン効果の座席(DPE)に下流の座席が球に対して堅い切断のシールを維持することを可能にすることの加えられた利点があります。
