商品の詳細:
お支払配送条件:
|
| サイズ:: | NPS 2" ~24" | 圧力評価:: | クラス 150 ~ 1500年 |
|---|---|---|---|
| 材質：: | A105、LF2、F304、F316、F304L、F316L、F22、F51等 | 設計及び製造の標準:: | API 608、API 6D、BS 5351、ASME B16.34 |
| さしせまった:: | ASME B16.10、API 6D、BSEN 558 | 端関係:: | ASME B16.5、BSEN 1092 |
| テストおよび点検:: | ISO 5208、API 6D、BSEN 12266、API 598 | 操作方法:: | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
| ハイライト: | trunnion mounted ball valve,top entry ball valve |
||

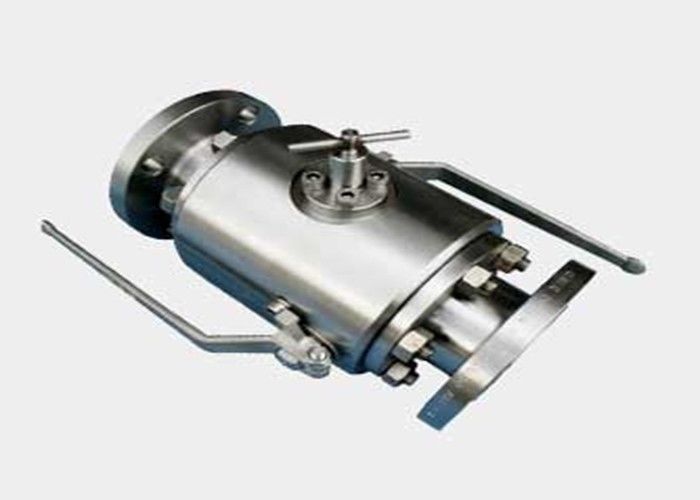

2〜24インチCl150〜1500の双子ボールの鍛造 DBBトランニオンボールバルブ
双重ブロックと出血隔離哲学には2つのインライン隔離弁と1つの出血弁が必要です2つの閉塞要素の間に閉じ込められた液体を排泄したり,放出したりするために使用され,下流パイプを安全に隔離するこの機能は,閉塞器間の出血口を持つ単一のバルブで達成できます.
主な用途
•海上石油とガスの生産
•ガス・石油ターミナル
•化学・石油化学
•精製
•税金計量スキード製造
•LNG輸送機
■プロセス/電力産業の請負業者
利点は
•スペースと体重を節約
•コスト削減 (製品と設置)
•漏れ路を最小限に抑える
•線路構造の整合性を向上させる
•ESDV+MOVまたはESDV+XVの構成
•システムの信頼性の向上
特徴
•防爆/低排放の幹
•防火・防静的設計
•独立した球と幹
•自己調整する装飾品
•自力補給/ダブルピストン効果
浮遊座席
•柔らかまたは金属の座席
設計はサイドエントリー (ボルト付き,溶接されたボディ) と陸上,オフショア (上側) または海底構成で利用できます.
ブリード/ベントシステムは,顧客の要求に応じて,グローブ,ゲートまたはボールバルブで提供することができます.
| クラス#600 | クラス#900 | クラス#1500 | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ (イン) |
A について | B について | C について | D | E について | L について | W (kg) |
A について | B について | C について | D | E について | L について | W (kg) |
A について | B について | C について | D | E について | L について | W (kg) |
| 2 | 49 | 49 | 165 | 102 | 98 | 528 | 47 | 49 | 49 | 216 | 104 | 103 | 584 | 82 | 49 | 49 | 216 | 106 | 104 | 584 | 95 |
| 3*2 | 74 | 49 | 210 | 102 | 98 | 587 | 47 | 74 | 49 | 241 | 103 | 102 | 574 | 88 | 74 | 49 | 267 | 104 | 103 | 660 | 129 |
| 3 | 74 | 74 | 210 | 165 | 128 | 627 | 93 | 74 | 74 | 241 | 163 | 132 | 643 | 94 | 74 | 74 | 267 | 167 | 128 | 660 | 184 |
| 4*3 | 100 | 74 | 373 | 165 | 128 | 703 | 117 | 100 | 74 | 292 | 166 | 127 | 719 | 152 | 100 | 74 | 311 | 166 | 128 | 787 | 207 |
| 4 | 100 | 100 | 273 | 210 | 160 | 679 | 170 | 100 | 100 | 292 | 211 | 169 | 734 | 232 | 100 | 100 | 311 | 179 | 170 | 787 | 356 |
| 6*4 | 150 | 100 | 356 | 210 | 160 | 806 | 225 | 150 | 100 | 381 | 208 | 163 | 857 | 328 | 144 | 100 | 394 | 213 | 168 | 944 | 485 |
| 6 | 150 | 150 | 356 | 250 | 200 | 873 | 380 | 150 | 150 | 381 | 259 | 213 | 924 | 576 | 144 | 144 | 394 | 260 | 233 | 1010 | 816 |
| 8*6 | 201 | 150 | 419 | 250 | 200 | 975 | 438 | 201 | 150 | 470 | 263 | 213 | 1051 | 660 | 192 | 144 | 483 | 265 | 229 | 1140 | 906 |
| 8 | 201 | 201 | 419 | 288 | 255 | 1020 | 728 | 201 | 201 | 470 | 297 | 264 | 1096 | 928 | 192 | 192 | 483 | 304 | 290 | 1194 | 1312 |
| 10*8 | 252 | 201 | 510 | 288 | 255 | 1147 | 880 | 252 | 201 | 545 | 294 | 269 | 1197 | 1035 | 239 | 192 | 585 | 297 | 287 | 1353 | 1431 |
| 10 | 252 | 252 | 510 | 330 | 308 | 1264 | 1137 | 252 | 252 | 545 | 342 | 333 | 1314 | 1515 | 239 | 239 | 585 | 363 | 352 | 1435 | 2250 |
| 12*10 | 303 | 252 | 560 | 330 | 308 | 1314 | 1379 | 303 | 252 | 610 | 348 | 328 | 1441 | 1733 | 287 | 239 | 709 | 360 | 347 | 1581 | 2288 |
| 12 | 303 | 303 | 575 | 378 | 348 | 1380 | 1601 | 303 | 303 | 610 | 384 | 379 | 1507 | 2114 | 287 | 287 | 709 | 417 | 425 | 1664 | 3150 |
| 14 | 334 | 334 | 628 | 394 | 360 | 1494 | 1516 | 334 | 334 | 640 | 398 | 368 | 1640 | 2175 | 315 | 315 | 765 | 437 | 426 | 1854 | 3990 |
| 16*12 | 385 | 334 | 686 | 378 | 348 | 1533 | 1887 | 385 | 334 | 705 | 400 | 382 | 1679 | 2422 | 360 | 315 | 848 | 424 | 422 | 1925 | 3640 |
| 16 | 385 | 385 | 700 | 430 | 410 | 1644 | 2135 | 385 | 385 | 710 | 436 | 437 | 1790 | 3225 | 360 | 360 | 848 | 475 | 493 | 2042 | 5698 |
| 18 | 436 | 436 | 774 | 467 | 430 | 1790 | 2933 | 436 | 436 | 800 | 484 | 497 | 2017 | 4230 | 405 | 405 | 980 | 563 | 608 | 2184 | 8673 |
| 20*16 | 487 | 436 | 815 | 430 | 410 | 1850 | 3128 | 487 | 436 | 790 | 439 | 442 | 1850 | 3738 | 455 | 405 | 1015 | 484 | 502 | 2161 | 6676 |
| 20 | 48 | 487 | 865 | 500 | 492 | 1985 | 3693 | 487 | 487 | 890 | 532 | 503 | 2109 | 6300 | 455 | 455 | 1015 | 617 | 645 | 2450 | 11798 |
| 24*20 | 589 | 487 | 940 | 500 | 492 | 2192 | 4547 | 589 | 487 | 1040 | 534 | 500 | 2240 | 7020 | 530 | 455 | 1293 | 624 | 643 | 2575 | 14138 |
| 24 | 5ヒク | 589 | 1028 | 594 | 570 | 2207 | 6630 | 589 | 589 | 1059 | 617 | 633 | 2368 | 8840 | 530 | 530 | 1293 | 698 | 724 | 2720 | 18564 |
•他の指定を除くすべての寸法がミリメートルで示されています.
•重量値は,フレンズ式端弁に当てはまります.
•注: 大きめの寸法や重量については,工場に相談してください.
•C,D,Eの寸法と重さは,予告なしに変更される.
•業界標準に記載されていない面対面寸法は,予告なしに変更されます.
