サイズ:: | NPS 1/2 " ~56" | 圧力評価:: | クラス150~2500、API 2000-15000 |
---|---|---|---|
材質:: | A105、LF2、F304、F316、F304L、F316L、F51、A106-B、20#等 | 設計及び製造の標準:: | API 6A、API 6D、API 6DSS、KS、BS 5351、ASME B16.34 |
さしせまった:: | ASME B16.10、API 6D | 端関係:: | ASME B16.5、ASME B16.47、ASME B16.25 |
テストおよび点検:: | ISO 5208、API 6D、API598 | 操作方法:: | マニュアル、みみずギヤ、電気アクチュエーター、空気アクチュエーター |
ハイライト: | 十分に溶接されたボディ球弁,柔らかさによってつけられている球弁 |

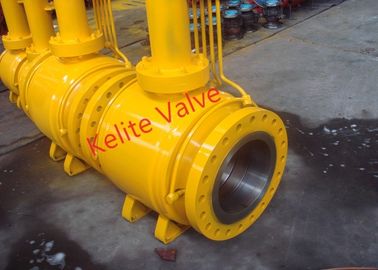

1/2」- 56"の十分に溶接された球弁CL150-2500鍛造材材料、延長ボンネット
Kelite弁はポストの溶接の熱処理が要求されない従ってシールの良い業績を確かめるために柔らかいシールが溶接プロセスの間に損なわれないように中国の市場の十分に溶接された球弁を製造するために有名、私達作りました56"をCL600イランの市場のための十分に溶接された球弁、特別な技術行われましたです。
ワンピース ボディ、全量の/減らされた穴、トラニオンの取付けられた、二重ブロックおよび裁ち切りのシングルまたはダブル ピストン効果、反打撃、帯電防止装置、API-607/6FA/ISO 10497に、バネ付きの座席証明される、火安全密封剤の注入、ASME B16.34に従って、BS5351設計され、テストされる、NACE MR-01-75、ナイロン、DEVLON&PEEKの座席挿入物KSおよびAPI-6D止めて下さい。
いいえ。 | 部分の名前 | 材料 | |
---|---|---|---|
1 | ボディ | A350 LF2 | A182 F316 |
2 | 球 | A350 LF2+ENP | A182、F316、A351、CF8M、410のSS |
3 | アダプター | A350 LF2 | A182、F316、A351、CF8M |
4 | 茎 | A350 LF2+ENP | 316のSS、17-4 PHSS、410のSS |
5 | リングをつけて下さい | A350 LF2+ENP | 316のSS、410のSS |
6 | 挿入物をつけて下さい | Devlonのナイロン、かいま見、RTFE | |
7 | Oリング(2)をつけて下さい | 低温HNBR /Viton AED | |
8 | シールをつけて下さい | グラファイト | |
9 | 腺 | A350 LF2 | 316のSS、410のSS |
10 | 腺リング | A350 LF2 | 316のSS、410のSS |
11 | マウンティング プレート | A350 LF2 | 316のSS、410のSS |
12 | トラニオン | A350 LF2 | 316のSS、410のSS |
13 | トラニオン軸受け(2) | PTFEの炭素鋼 | PTFE、316のSS |
14 | 推圧洗濯機 | PTFEの炭素鋼 | PTFE、316のSS |
15 | 腺のOリング(2) | 低温HNBR /Viton AED | |
16 | 茎のOリング(2) | 低温HNBR /Viton AED | |
17 | 腺のガスケット | グラファイト | |
18 | アダプターのOリング(2) | 低温HNBR /Viton AED | |
19 | アダプターのガスケット | グラファイト | |
20 | マウンティング プレート ガスケット | Graphoil | |
21 | スタッドBolt* | A320 L7M | A193 B8 |
22 | 六角形のNut* | A194 7M | A194 8 |
23 | SHCS | A320 L7M | A193 B8 |
24 | 帯電防止ばね | Inconel X-750 | |
25 | ばねをつけて下さい | Inconel X-750 | |
26 | 合せ釘Pin | 炭素鋼 | ステンレス鋼 |
27 | グリースの付属品 | 炭素鋼 | 316のSS |
28 | グリースの付属品、BGH | 炭素鋼 | 316のSS |
29 | 球点検 | ステンレス鋼 | |
30 | NPTのプラグ | 炭素鋼 | 316のSS |
31 | 出口の付属品 | 炭素鋼 | 316のSS |
32 | 茎のキー | 炭素鋼 | ステンレス鋼 |
33 | フィートPlate* | 炭素鋼 | ステンレス鋼 |
34 | Plate*を持ち上げて下さい | 炭素鋼 | ステンレス鋼 |
35 | ボディ合せ釘Pin | 炭素鋼 | ステンレス鋼 |
36 | ギヤ オペレータ | 延性がある鉄、炭素鋼みみずギヤ | |
37 | 手動ハンドル | 炭素鋼、延性がある鉄 | |
38 | トラニオンのガスケット | グラファイト | |
39 | トラニオンのOリング(2) | 低温HNBR/Viton AED | |
技術的な変数および特徴:
製品の説明 | 十分に溶接の球弁 |
モデル | 十分に溶接のtrunionの鍛造材の球弁 |
わずかな直径 | NPS 2" ~NPS 56" |
実用温度 | -593℃~220℃ (温度サービス提供の範囲は異なった材料のために変わるかもしれません) |
操作圧力 | CL150-CL2500 |
材料 | A105N、A182 F304、F304L、F316、F316L、A352 LF2、LF2、等。 |
設計基準 | API 6D、ASME B16.34 |
構造長さ | ASME B16.10 |
接続end/td> | ASME B16.5、ASME B16.25 |
標準をテストして下さい | API 598、API 6D、ISO 5208 |
操作方法 | ハンドル、みみず、モーター ドライブ単位、空気ドライブ単位 |
適用分野 | オイルおよび天燃ガスのパイプライン、および都市ガス・パイプライン |
他は1つに気づきます | バルブ シートはシールのゼロ漏出のための適用範囲が広いシール リングによって埋め込まれます;バルブ シートは圧力および温度の変化に適応性がある、従って漏出は起こりがちではないです前もって積まれたばねを与えられます。 |
他は2つに気づきます | 溶接されたバルブ本体が付いている必要な弁は外的な漏出、等の、放します。 |
他は3つに気づきます | 全溶接された球弁の耐火性の構造。各漏出位置は適用範囲が広いグラファイトのパッキングかステンレス鋼の混合のグラファイトと火の場合には耐火性の条件を満たすように設計されています。 |
他は4つに気づきます | 国内外で最先端のサポート版の構造は両方耐用年数を高め、弁の作動のトルクを減らすことができる大口径がように採用されます。従って、弁の耐用年数は非常に拡張されます。 |
他は5つに気づきます | 直接埋められた全溶接された球弁は小さく浅いピットだけが地面で造られる必要があります従って建設費および工学時間がかなり救うことができる、高い大きい弁ピットが要求されなければ直接埋めることができ。 |
他は6つに気づきます | 、小さい流れの抵抗および高い生産能力およびよい流量特性のpiggingのために便利な弁の全量 |
他は7つに気づきます | 弁の球は全溶接された球弁が開く、従って媒体の不純物はバルブ本体のバルブ シートかパッキング表面に洗い流されませんとき完全にバルブ シートを囲むことができます。それ故に、バルブ本体は彼の特別な構造によるパイプラインと同じ耐用年数を過します。 |
